F-22 武器系统

飞机型号:
F-22
飞机类别:
战斗机
国  别:
美国

F-22 可以挂载多种不同的武器,包括AIM-120 远程空空导弹,AIM-9 Sidewinder 响尾蛇 近距格斗导弹,M61A2 火神 C机炮,GBU-32(JDAM 联合直接打击炸弹)炸弹,BLU-109钻地弹,风修正子母弹,AGM-88 高速反雷达(辐射)导弹(HARM),BGU-22 宝石路 精确制导炸弹(227公斤,500磅),SDB 小直径炸弹(可带8枚),低成本自主攻击系统(LOCAAS)子母弹等等。

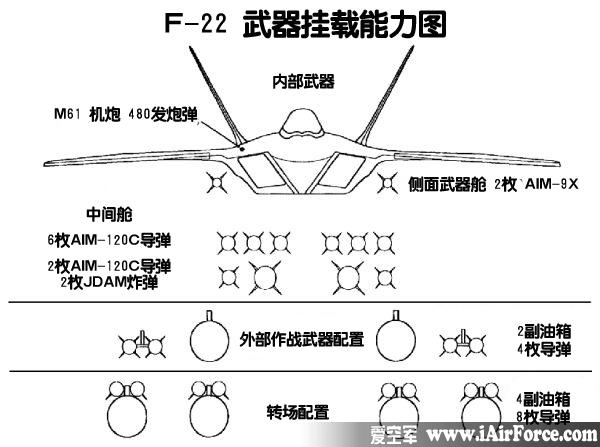

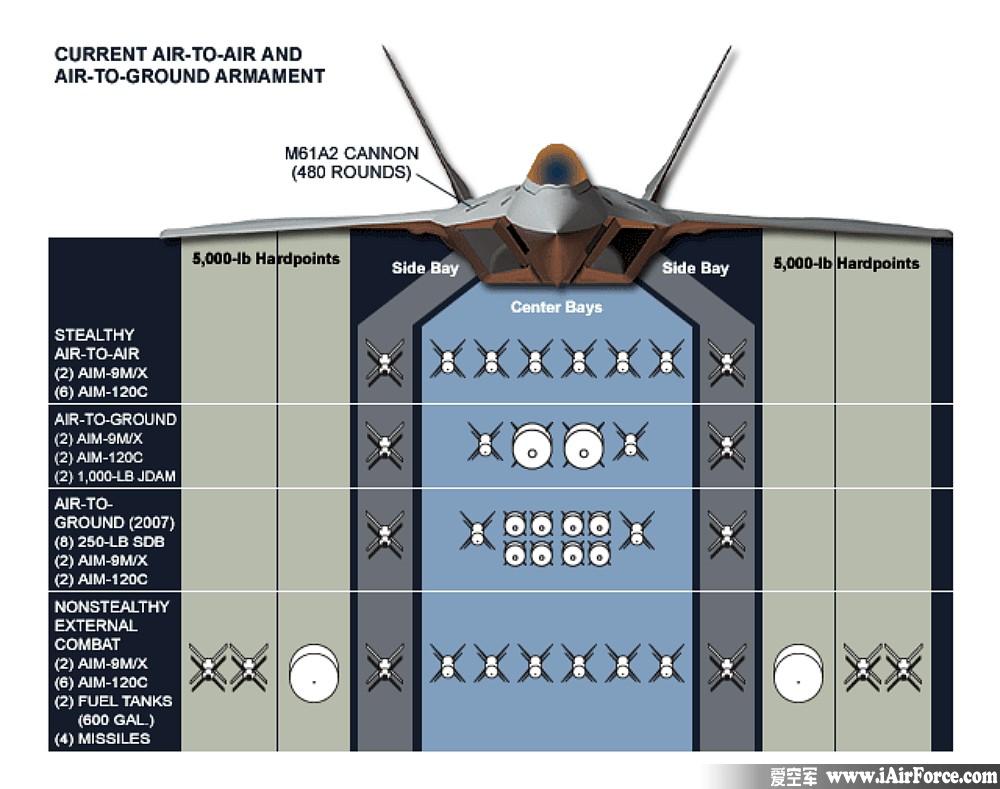

F-22 武器挂载能力图 AIM-120

1 机炮

口径:22毫米

类型:多管旋转机炮

型号:M61A2 火神 C

备弹:480发

射速:6000发/分钟

供弹:线性无链式弹药操作系统(LLAHS)

研制公司:通用电气

安装位置:飞机右侧,进气道后上方

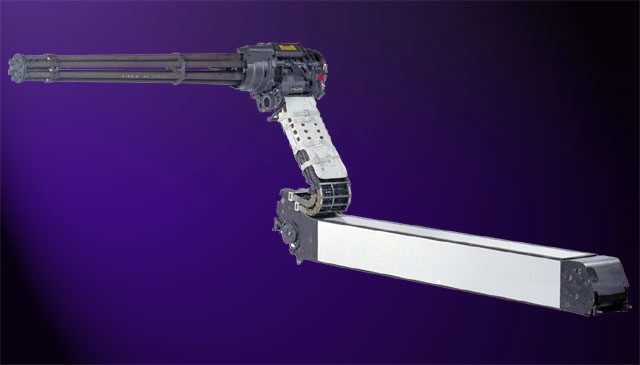

F-22 M61A2 火神 机炮

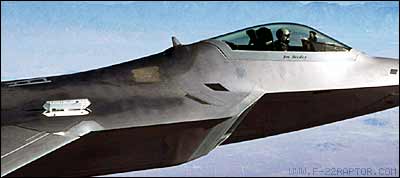

F-22  机炮 M61A2

2 内部武器舱及外挂武器

空对空状态

远程空空导弹

型号:AIM-120C AMRAAM

数量:6枚

位置:主弹仓,机身腹部

近程空空导弹

型号:AIM-9 Sidewinder 响尾蛇

数量:2枚

位置:两侧武器仓,机身侧面,进气道外侧

F-22 AIM120 空空导弹



空地状态

远程空空导弹

型号:AIM-120C AMRAAM

数量:2枚

位置:主弹仓,机身腹部

近程空空导弹

型号:AIM-9 Sidewinder 响尾蛇

数量:2枚

位置:两侧武器仓,机身侧面,进气道外侧

空地弹

型号:JDAM

数量:2枚

重量:450公斤(1000磅)

位置:主弹仓,机身腹部

F-22 武器 AIM-9x 响尾蛇 发射

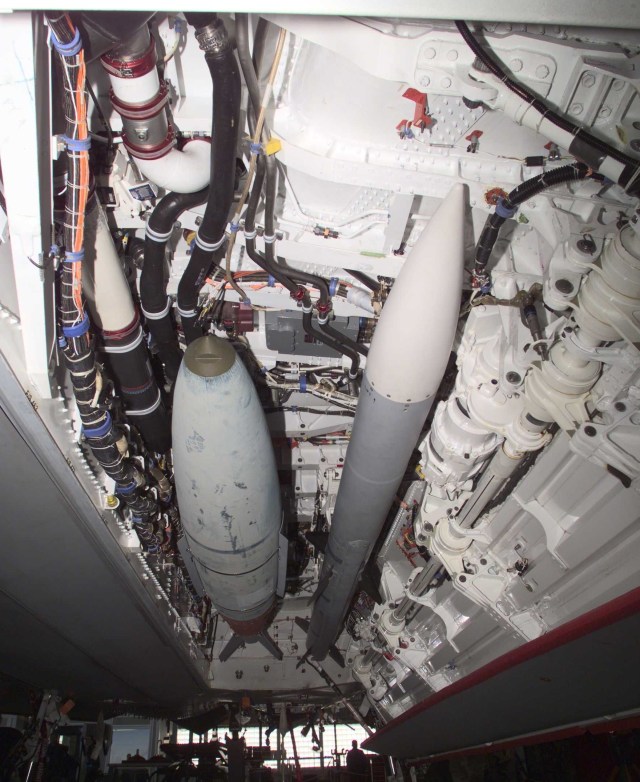

F-22 对地攻击 JDAM 炸弹

远距离作战状态

远程空空导弹

型号:AIM-120C AMRAAM

数量:10枚

位置:主弹仓,机身腹部6枚;机翼外挂4枚

近程空空导弹

型号:AIM-9 Sidewinder 响尾蛇

数量:2枚

位置:两侧武器仓,机身侧面,进气道外侧

副油箱

型号:2271升

数量:2个

重量:2000公斤(2271升

位置:外挂点

F-22 武器挂载图 AIM-9X 响尾蛇 副油箱
