图-160"海盗旗"超音速战略轰炸机(Tu-160 Blackjack)

飞机型号:
图-160
飞机类别:
轰炸机
国  别:
俄国
图-160"海盗旗"超音速战略轰炸机(Tu-160 Blackjack)

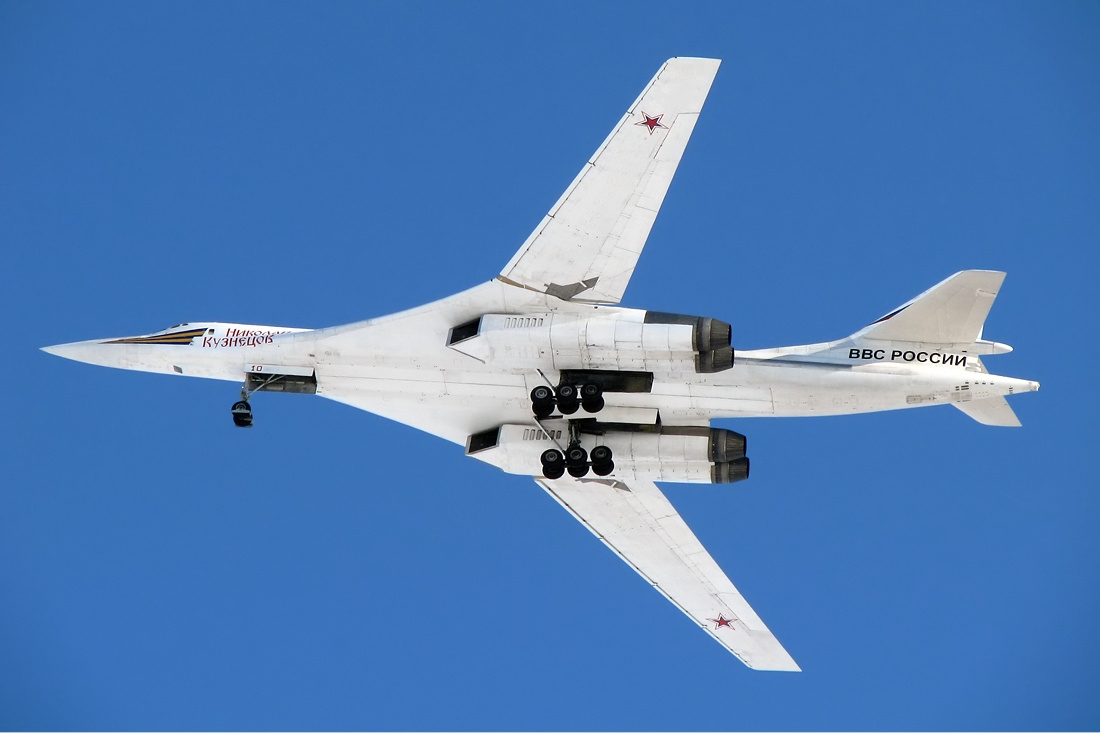

图-160"海盗旗"超音速战略轰炸机(Tu-160 Blackjack)。

图波列夫Tu-160(俄语:ТуполевТу-160,北约代号:Blackjack(海盗旗))是苏联图波列夫设计局设计的超音速变后掠翼重型远程战略轰炸机。TU-160是目前世界上最大的军用作战飞机,最大的超音速飞机,最大的变后掠翼飞机。用于替换米亚-4和图-95执行战略突防轰炸任务。

图-160(Tu-160)1987年初服役,至少16架飞机目前在俄罗斯空军使用。

图-160布局

图-160战略轰炸机采用变后掠翼布局,机翼较低,采用翼身融合体技术。机翼固定段前缘的后掠角较大,呈弧线形,直到机头座舱的两侧。可动段的后掠角度手动选择,范围从20°到65°,当机翼全后掠时,两侧后缘襟翼的内段向上竖起,如同一对大翼刀,机翼的可动段上有全翼展前缘襟翼,后缘有较长的双缝襟翼及插入式下偏副翼。全动式后掠平尾安装在垂尾与背鳍的交界处,位置较高。平尾以上的垂尾段也是全动式的。平尾与垂尾交界处的后部有一锥形整流罩,内装减速伞。背鳍较大。翼身融合体结构为减少雷达反射波作了修形设计。机体结构大量使用了钛金属扭盒。

机身

圆形细长机身,机头略向上翘,机翼与机身的交界采用融合体结构,并为减少雷达反射波作了修形设计。后机身的背鳍较大。机身共分四个主要舱段:机头段。包括雷达设备.乘员座舱.前起落架单元等;前段。包括油箱.前武器舱等;中心段。包括主起落架单元.发动机短舱.后武器舱等;后段D包括油箱和机尾干扰设备等。机翼与机身连接结构的前后各有一个长11.28米,宽1.92米的武器舱,容积为43立方米。每个武器舱都有4扇门,前2扇门较长,这个位置用于发射Kh-55SM导弹。

机翼

可变后掠角度的悬臂式下单翼结构,机翼固定段前缘的后掠角较大,呈弧线形一直向前延伸,直到机头座舱的两侧。飞机的主承力件是中央翼盒,该盒长12.4米,宽2.1米,它联结着两侧机翼的转动轴。中央盒由上下两个部分组成,使用的材料是钛合金,通过特殊的真空电焊技术联接在一起。机翼活动段的后掠角度通过手动选择,共有三个角度可供选择,20°位置用于飞机起降,35°位置用于0.77马赫的巡航,65°位置用于超音速飞行。每侧活动翼前缘为四段式全翼展前缘襟翼,后缘为三段式双缝襟翼,后缘外侧为插入式下偏副翼(主要用于低速时的滚转),后缘襟翼前方为五段式扰流片。当机翼全后掠时,两侧后缘襟翼的内段向上竖起,伸出机翼翼面,如同一对大翼刀,目的是增加航向稳定性。

尾翼

全动式后掠平尾安装在背鳍和垂尾的交界处,位置较高,平尾可以对称偏转,也可以差动偏转。平尾以上的垂尾段也是全动式的,形成巨大的方向舵。平尾与垂尾交界处的后部有一锥形整流罩,内装3个减速伞,伞面积为105平方米(总共)。

起落架

起落架为可收放前三点式。前起落架为双轮结构,通过液压系统向后收起,机轮尺寸为1080X400毫米。主起落架为小车式,每侧有三对机轮,其尺寸为1260X425毫米。主起落架支柱向后收起,同时机轮小车沿着中间一对轮子的轴线旋转30°,最后机轮小车与收起了的支柱平行地放置在固定段最厚处。主起落架轮距非常窄,只有4米,前后起落轮距为17.88米

图-160具有空中加油能力,加油管在风挡前部正中央位置。图-160的内部邮箱容量高达130吨,如果飞行员以每小时530英里(每小时850千米,0.77马赫)的速度在30,000英尺(9,145米)的高度飞行,可以飞15个小时(但还是少于B-52轰炸机19个飞行小时的能力)。

图-160具备低可侦测性,即隐形能力,雷达或者是红外线能减少被侦测的距离,但是还不到与B-2幽灵隐身战略轰炸机相较的地步。俄罗斯媒体曾说图-160的雷达截面积 (radar cross section; RCS) 数值远小于B-1B,不过这个数据极度缺乏具有公信力的确认,尤其是它的进气口与宽大的翼套部明确地指出这个不可能性。
