F-22 雷达电子系统

飞机型号:
F-22
飞机类别:
战斗机
国  别:
美国

APG-77雷达

名 称:AN/APG-77多功能火控雷达
体 制:有源相控阵、脉冲多普勒、波束锐化、地面动目标显示/跟踪、逆合成孔径
频 段:I/J
研制厂商:美国诺·格公司 Northrop Grumman Corp;雷神公司 Raytheon Systems Company
研制时间:1991年一1999年
装备时间:2005年 装备机种:F-22
配用武器:AIM.9L,AIM一120,AMRAAM
价 格:估计300万美元(2002年)

性能数据

工作方式:

空/空:空/空搜索与跟踪,空战机动(ACM,近程空战格斗),边测距边搜索(RWS),搜索高度显示,边速度搜索边测(VSR),边跟踪边扫描,单目标跟踪(STT),袭击群目标分辩,改善上视搜索(远距离索),战情提示,通过凹口跟踪技术。

空/地:增强实波束地形测绘,扩展地形测绘,多普勒波束锐化(选用地图“冻结”),信标,地面动目标跟踪,地面动目标显示(GMTI)。

空/海:海面目标检测(选用地图“冻结”,中/低海情),固定目标跟踪,地面动目标显示(GMTI),地面动目标跟踪(GMTr)。

作用距离:

160海里(用VSR方式对上视/下视迎头目标)

160海里(nmi)(用 RWS方式对迎头或尾追目标)

80海里(用增强实波束地图测绘方式对导航地形图和地面目标探测)

40英里(使用GMTI方式对陆地和海面目标)

10海里(用 ACM方式自动锁定被探测到的第1个目标)

31海里(用s1vr方式自动锁定第 1个目标)

扫描范围

格斗状态:30o×20(正常), 10×60(垂直扫描)

跟踪能力

同时跟踪 10个目标

波束锐化

8:1(DBS1),64:1(DBS2)

ISAR

像素的目标尺寸为0.3m. 30m长目标有100个像素

天线型式

有源相控阵列

天线直径

约1m

T/R组件

2000个

组件功率

10W/组件

MTBF

整机 400h 天线 2000h

冷却方式

液冷

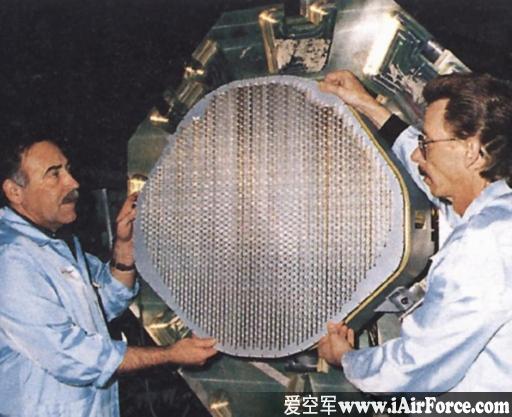

F-22 雷达 AN/APG-77

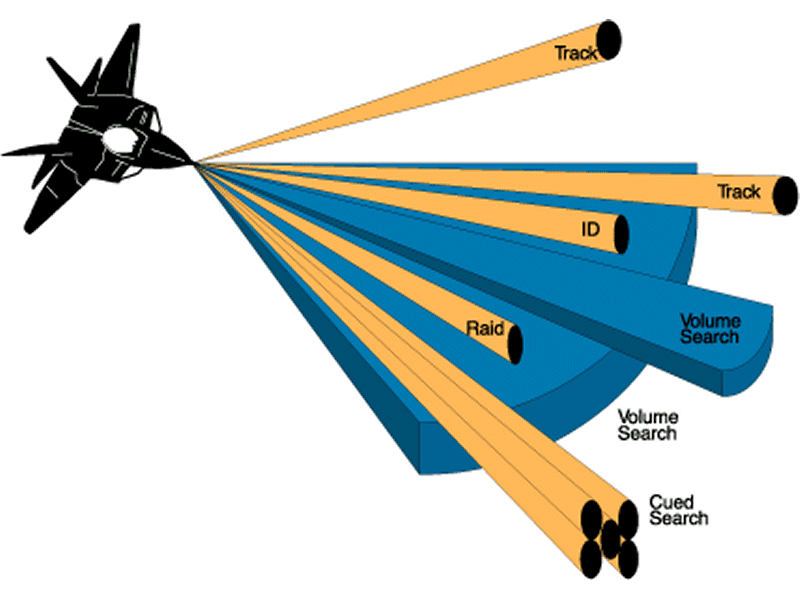

F-22 战斗机 雷达 AN/APG-77

航电系统

导弹挂载图按TRW公司通用手册研制的整套综合机载无线电电子设备包括:中央数据综合处理系统;综合通讯、导航和识别系统ICNIA和包括无线电电子对抗系统的全套进行电子战的设备INEWS;具高分辨力的机载雷达AN/APG-77和光电传感器系统EOSS,两个镭射陀螺仪的超黄蜂LN-100F惯性导航系统(HHC)。

飞行员座舱内的自动仪表设备包括4台液晶显示器和广角仪表起飞着陆系统。

F/A-22A的航空电子系统采用可重构的系统构形,用外场可更换模件(LRM)取代了外场可更换部件(LRU)。各模件分别承担整个航电系统的一部分工作,各模件承担的工作与飞机执行任务时的飞行阶段密切相关。而且当某个模件发生故障时,可使用其他正常模件来承担这一阶段最重要的功能,从而提高了系统工作的可靠性。
