F-18E/F 超级大黄蜂雷达电子系统(F-18E)

飞机型号:
F-18E/F
飞机类别:
战斗机
国  别:
美国

AN/APG-79 是一种可执行空/空和空/地作战任务的全数字化全天候多功能火控雷达。该雷达是APG-73的改进型,是一种宽带有源电扫阵列(AESA)雷达。该雷达把一个先进的接收器/激励器和现成商用处理器结合在一起。与APG-73相比,APG-79的作用距离更远,多目标跟踪与高分辨SAR地形测绘的能力更强,可提供极高分辨率的地形测绘。该雷达的扫描速率十分快捷,这种快速扫描的特点大大增强了雷达功能和可靠性并降低了成本且生存能力更强。

可同时跟踪20个以上的目标,并对所跟踪的目标能自动建立跟踪文件,边扫边跟,用交替技术基本上可同时完成空/空和空/地功能。飞行员不必再对雷达工作方式或扫描方式进行选择。即使某一目标逃出了当前的扫描区域,该雷达还可重新探测到该目标,并使用一个单独波束对其进行跟踪。该雷达使用的T/R组件非常薄,其厚度与25美分的硬币相仿。设计时要求该阵列10年─20年之内不需要维护。

工作方式

空/空:速度搜索(高PRF),边搜索边测距(高/中PRF),边扫描边跟踪(保持10个目标,显示8个目标),近程自动截获,火炮截获,垂直搜索截获,瞄准线截获,宽角截获,单目标跟踪, 火炮引导,攻击判断。

空/地:实波束地形测绘,雷达导航地形测绘,多普勒波束锐化扇区,多普勒波束锐化贴片,中分辨SAR,固定目标跟踪,地面动目标指示与跟踪,空地测距,地形回避,精确速度更 新,反距离角。

空/海:海面搜索。 可同时为双座舱进行两种不同工作方式,工作方式可以自动选择

作用距离  180km

重复频率 高、中、低 PRF

跟踪能力  跟踪20个目标,显示8个目标

天线型式 八边形平面阵列

A/D变换  空/空:11位,5MHz 空/地:6位,58MHz

处理器 运算速 60MOPS(20MOPS供扩容用)

存储能力 2兆字,256K 16位工作存储(1750A)

LRU  个(电源、雷达接收机、可编程信号处理机)

MTBF 是APG-73的5倍

BIT 可把故障隔离到单个组件,快速更换,无需拆机架

ECCM 比APG-73强得多

体积  0.126m3(天线除外)

冷却方式 液冷

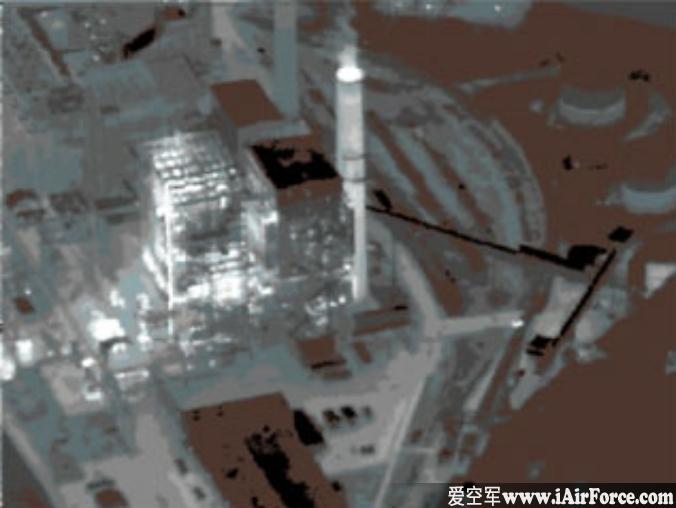

下图为前视红外吊舱成像图

F/A-18EF 超级大黄蜂雷达电子系统 前视红外吊舱成像图
